XF系列卧式沸腾干燥机技术知识与总结 XF系列卧式沸腾干燥机在国内已经有了30年的使用历程与应用,并且在干燥设备中有着良好的口碑与使用量,XF系列卧式沸腾干燥机并且在制药,化工,食品,粮食加工方面,有着很大的用途与范围。该设备需要进行沸腾床、旋风分离器及布袋除尘器安放在平整的水泥地平上即可,不需底脚螺丝。等步骤进行安装,然后风机可安装在室内或室外,需有底座及地脚螺丝。平面布置可根据厂房情况酌情调整。风道系统应不漏气,以免影响干燥效果。以此类步骤来完成XF系列卧式沸腾干燥机安装工作,经过简单的安装后,就能正常的使用了。

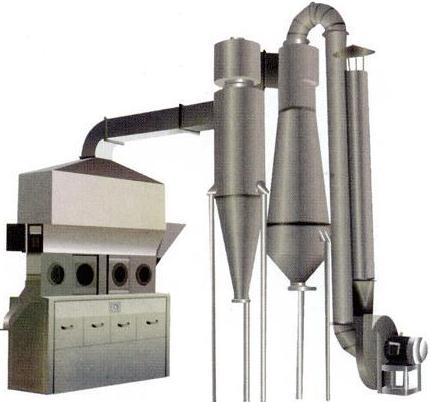

沸腾干燥机的型式区别 XF系列卧式沸腾干燥机随着应用技术的不断发展,沸腾干燥机的型式及应用也越来越多,设备的分类方法也有所不同。按被干燥物料可分为三类:一类是粒状物料;第二类是膏状物料;第三类是悬浮液和溶液等具有流动性的物料。按操作条件,基本上可分为两类:连续式和间歇式。按结构状态来分一般有流化型、搅拌流化型、振动。 工作原理 XF系列卧式沸腾干燥机是由空气过滤器,沸腾床主机、旋风分离器,布袋除尘器,高压离心通风机、操作台组成。由于干燥物料的性质不同,配套除尘设备时,可按需要而进行,可同时选择旋风分离器,布袋除尘器。也可选择其中的一种。一般来说,比重较大的物料只需选择旋风分离器。比重较轻的物料需配套布袋除尘器,并备有气力送料装置选择。 本设备有连续型与间隙式两种操作方式。洁净的热风经阀板分配进入床体内,从加料器进入的湿物料被热风形成流化状态,如煮沸的开水在床体内跳跃,故称为沸腾干燥器(沸腾干燥机),由于热风与物料广泛接触,因此在较短的时间内就可以干燥。从床体的一头进入,经几分钟至几十分钟时间的“沸腾”,从床体的另一头自动流出。加热方式是经过蒸汽或电加热,也可以用燃油(或燃煤)的热风炉直接得到热风。 应用范围 制药、化工原料、食品、粮食加工、饲料的干燥作业。如:原料药、压片颗粒、中药冲剂、保健食品、饮料冲剂、玉米胚芽 、饲料、塑料树脂、柠檬酸和其它粉粒状物料的干燥除湿。适用物料粒径一般为0.1-6mm,较佳粒径0.5-3mm。 注:干燥能力以干燥酸梅晶初含水份20%,终含水份5%,进风温度计130℃时测定,其它物料的干燥能力按具体干燥情况为准,选型时注意A型:配旋风分离器;B型:内袋式;C型:既带旋风,又带布袋除尘器。各设备需摆放平整,用地脚螺栓固定,各部件密封良好; 风机可摆放于室外或自建的消音室内。平面布置可根据具体情况酌情调整。 产品特点 1、XF系列沸腾干燥机可实行自动化生产,是连续式干燥设备。干燥速度快,温度低,能保证产品质量,符合药品生产GMP要求。 2、蒸汽、电、热风炉均可按用户要求配用。 3、本设备是一种能耗较大,对干燥物料状态要求较高,且在干燥过程中容易产生死床和沟流现象,从而会严重影响设备的使用性能。 4、由于物料和干燥介质接触面积大,同时物料在床内不断地进行激烈搅动,所以传热效果良好,热容量系数大; 5、由于流化床内温度分布均匀,从而避免了产品地任何局部的过热,所以特别适用于某些热敏物料干燥; 6、在同一设备内可以进行连续操作,也可进行间歇操作; 7、物料在干燥器内的停留时间,可以按需要进行调整,所以产品含水率稳定; 8、干燥装置本身不包括机械运动部件,从而设备的投资费用低廉,维修工作量较小。 技术参考
型号\项目 |
干燥能力kg/h |
风机功率kw |
风压pa |
风量m3/h |
进风温度℃ |
较大能耗J |
进料形式 |
XF10 |
10-15 |
7.5 |
5.5×103 |
1500 |
60-200 |
2.0×108 |
1、星形加料器
2、气力自行输送 |
XF20 |
20-25 |
11 |
5.8×103 |
2000 |
60-200 |
2.6×108 |
XF30 |
30-40 |
15 |
7.1×103 |
3850 |
60-200 |
5.2×108 |
XF50 |
50-80 |
30 |
8.5×103 |
7000 |
60-200 |
1.04×109 |
